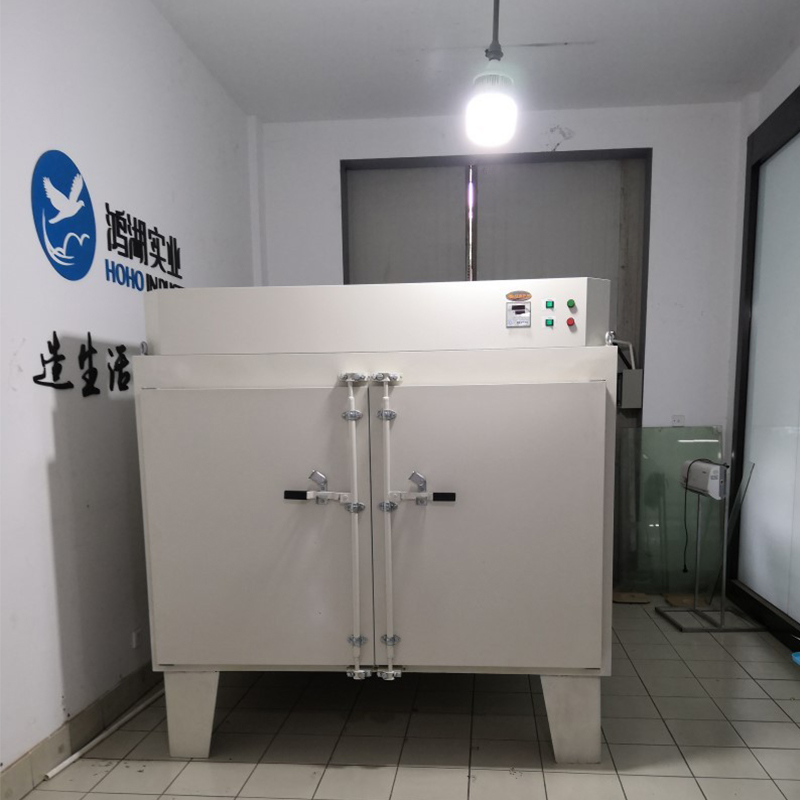

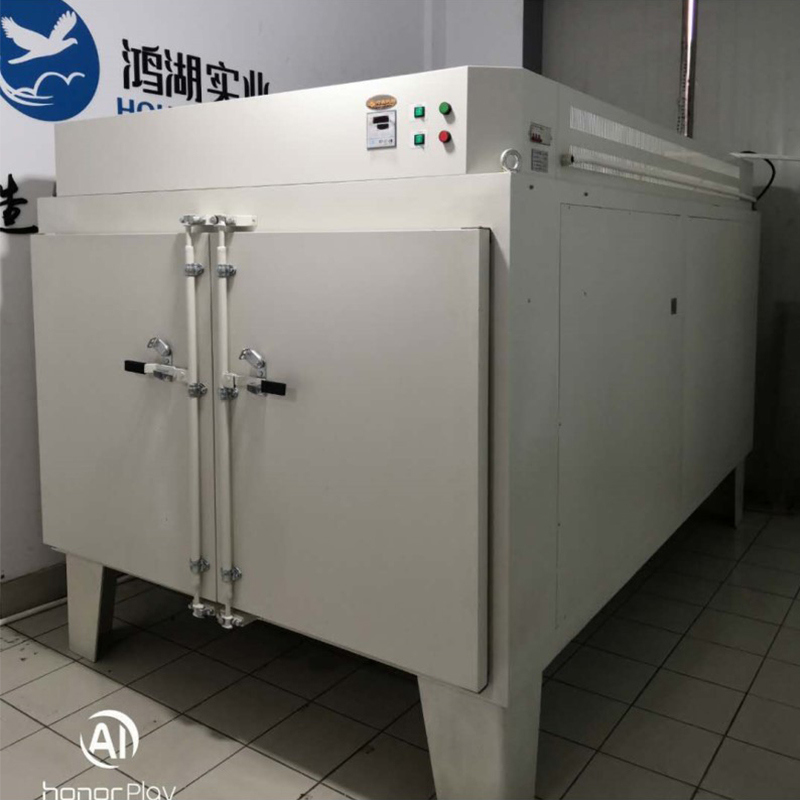

Настраиваемая печь для фотохромной стеклянной пленки

Руководство пользователя печи со стеклянной пленкой, меняющей цвет

I. Область применения

Это оборудование подходит для сушки и проведения различных адаптационных испытаний при постоянной температуре различных продуктов или материалов, включая электроприборы, приборы, датчики, компоненты, электронику, электрооборудование, автомобильные детали, компоненты аэрокосмической отрасли, оборудование связи, пластмассы, машины, химикаты, продукты питания, химические продукты и аппаратные средства в условиях окружающей среды с постоянной температурой.

Ключевые технические параметры

Диапазон температур: от 20 до 120°C при комнатной температуре

Непрерывная рабочая температура: 90 ℃

Стабильность температуры: ± 1 ℃

Однородность температуры: ± 5 ℃

Диапазон таймера: 1–999 минут.

Полки: 6 шт. (алюминиевые сотовые панели, бесшовная конструкция)

Номинальная мощность: 9000 Вт

Электропитание: 380 В/50 Гц

III. Структурные особенности продукта

В шкафу используется высококачественная холоднокатаная стальная пластина с электростатическим порошковым покрытием. Покрытие твердое, прочное и обеспечивает исключительную устойчивость к ржавчине.

Рабочая камера изготовлена из пластины нержавеющей стали премиум-класса с закругленными углами, что обеспечивает гладкую и обтекаемую поверхность, облегчающую очистку.

Пространство между шкафом и рабочей камерой заполнено ультратонким изоляционным материалом из стекловаты, обеспечивающим отличное сохранение тепла. Это эффективно обеспечивает стабильную и точную внутреннюю температуру, сводя к минимуму воздействие на окружающую среду.

В камеру встроен рациональный канал циркуляции горячего воздуха, обеспечивающий равномерное распределение температуры и ускоренный нагрев. Вытяжной канал облегчает контролируемый выпуск воздуха из камеры. Если выбрасываемый воздух содержит запахи или токсичные вещества, воздуховод можно легко подключить к внешнему трубопроводу для направленной вентиляции в определенное место.

В регулировании температуры используется интеллектуальная цифровая технология на базе микропроцессора с промышленной самонастройкой ПИД-регулятора и четырехзначным двойным светодиодным дисплеем. Это обеспечивает высокую точность управления, исключительную помехоустойчивость и удобство эксплуатации (подробную информацию см. в руководстве к контроллеру).

IV. Монтаж и ввод в эксплуатацию

1. Во время транспортировки избегайте приложения силы к стеклянным поверхностям и предотвращения ударов по корпусу камеры.

2. Поместив устройство на пол, убедитесь, что оно выровнено. Отрегулируйте основание, если поверхность неровная.

3. Не используйте прибор под прямыми солнечными лучами или в условиях высокой температуры и влажности.

4. Расположите устройство вдали от источников электромагнитных помех и убедитесь, что провод заземления оборудования надежно заземлен.

5. Во время нормальной работы располагайте предметы внутри камеры так, чтобы они не препятствовали потоку воздуха и обеспечивали равномерное распределение температуры.

6. Источник питания переменного тока 380 В, 50 Гц. Необходимо использовать четырехконтактную розетку на ток 25 А или выше с надежным заземлением. Не используйте трехконтактную розетку без модификации. Электропитание осуществляется переменным током 380 В, 50 Гц, требует трехфазной розетки с надежным заземлением.

7. Не располагайте кабель питания близко к задней части устройства и не позволяйте инструменту или другим предметам давить на кабель питания, чтобы предотвратить повреждение.

V. Инструкция по эксплуатации продукта

1. Откройте дверцу камеры и поместите предметы, подлежащие обработке, на внутренние полки (не допускайте переполнения, чтобы обеспечить достаточную циркуляцию воздуха внутри камеры). Закройте дверь.

2. Подключите источник питания, вставив вилку в розетку 380 В. Установите переключатель питания на правой стороне панели управления в положение «ВКЛ». Цифровой дисплей загорится, показывая, что оборудование находится в рабочем состоянии.

3. Установите желаемую температуру в камере с помощью регулятора температуры на панели управления.

4. Прибор начинает работу, постепенно достигая заданной температуры. По истечении требуемой продолжительности сушки процесс завершается.

5. Выключите электропитание. Прежде чем открывать дверь и вынимать предметы, дайте температуре камеры приблизиться к температуре окружающей среды.

【！】Внимание: соблюдайте осторожность, открывая дверцу для извлечения предметов, так как остаточное тепло может вызвать ожоги. В сушильную печь нельзя помещать легковоспламеняющиеся или взрывоопасные материалы.

Специальные примечания

⑴ Перед отправкой продукция проходит тщательное тестирование. Калибровка, как правило, не требуется. Однако при использовании в суровых условиях или при температурах, превышающих рекомендуемый диапазон, между отображаемой температурой и фактической температурой в камере может возникнуть несоответствие. Если отклонения превышают технические характеристики, обратитесь к инструкции по эксплуатации терморегулятора для необходимых регулировок.

⑵ Если во время нормальной работы дверь камеры остается открытой в течение длительного периода времени, при ее закрытии могут возникнуть временные колебания температуры. Это нормальное явление.

◆ Функции панели

Определения индикаторных лампочек

1. Световой индикатор «RUN/AT»: загорается во время работы и гаснет после ее завершения; мигает во время автонастройки.

2. Индикатор «OUT»: загорается, когда активна мощность нагрева; в противном случае погаснет.

3. Индикатор «ALM»: загорается при сигнале тревоги о перегреве; в противном случае погаснет.

VI. Методы эксплуатации и использования

1. После подачи питания на контроллер в верхнем ряду дисплея отображается «InP», а в нижнем ряду отображается «значение диапазона» в течение примерно 3 секунд перед переходом в нормальный режим отображения.

2. Задание и установка температуры и продолжительности постоянной температуры.

Нажмите кнопку «Set», чтобы войти в режим настройки температуры. В нижнем ряду дисплея отображается подсказка «SP», а в верхнем ряду отображается заданное значение температуры (первоначально мигает цифра единиц измерения). Отрегулируйте желаемую уставку с помощью клавиш сдвига, увеличения и уменьшения. Нажмите кнопку «Set» еще раз, чтобы войти в режим установки времени постоянной температуры. В нижнем ряду дисплея отображается подсказка «St», а в верхнем ряду отображается значение настройки времени постоянной температуры (сначала мигает цифра единиц измерения). Используйте кнопки сдвига, увеличения и уменьшения для установки желаемого значения настройки. Нажмите кнопку «Set» еще раз, чтобы выйти из этого режима настройки; измененные значения автоматически сохраняются.

Когда время постоянной температуры установлено на «0», это означает, что никакая временная функция не активна. Контроллер работает непрерывно, при этом в нижнем ряду дисплея отображается заданное значение температуры. Если установленное время не равно «0», в нижней строке окна дисплея отображается истекшее время с подсветкой последнего десятичного знака. Как только измеренная температура достигнет заданного значения, таймер начнет обратный отсчет. Подсвеченная десятичная точка мигает. По истечении времени работа прекращается, в нижнем ряду отображается «Конец», и в течение 30 секунд звучит зуммер. После завершения операции нажатие и удержание кнопки «Уменьшение/Перезапуск» в течение 3 секунд приведет к перезапуску цикла.

3. При срабатывании сигнала тревоги о перегреве зуммер звучит непрерывно и загорается индикатор тревоги «ALM». Если из-за изменения заданного значения температуры возникает сигнал тревоги о перегреве, загорается индикатор «ALM», но зуммер не звучит.

4. Нажатие любой клавиши отключит звуковой сигнал, когда он звучит.

5. Клавиша «Shift»: нажатие этой клавиши в режиме заданного значения сдвигает значение заданного значения для мигающей модификации.

6. Кнопка «Уменьшение»: кратковременно нажмите в режиме настройки, чтобы уменьшить значение; нажмите и удерживайте для непрерывного уменьшения.

7. Клавиша «Увеличение»: кратковременно нажмите в режиме настройки, чтобы увеличить значение; нажмите и удерживайте для непрерывного увеличения.

8. Если в течение одной минуты в режиме настройки не будет нажата ни одна клавиша, контроллер автоматически вернется к нормальному отображению.

9. Если в верхнем ряду дисплея контроллера отображается «----», это указывает на неисправность датчика температуры или самого контроллера. Пожалуйста, внимательно осмотрите датчик температуры и его проводку.

Самонастройка системы

Самонастройку системы можно выполнить, когда эффективность контроля температуры неудовлетворительна. Во время самонастройки может произойти значительное превышение температуры; пользователи должны полностью учитывать этот фактор перед началом процесса.

Чтобы начать самонастройку системы из режима без заданного значения, нажмите и удерживайте кнопку «Shift/Self-Tune» в течение 6 секунд. Индикатор «RUN/AT» будет мигать. По завершении индикатор перестанет мигать, и контроллер получит оптимизированный набор ПИД-параметров системы, которые автоматически сохраняются. Во время самонастройки нажатие и удержание клавиши «Shift/Self-Tune» в течение 6 секунд приведет к прекращению процедуры.

Если во время самонастройки возникнет сигнал тревоги о перегреве, индикатор тревоги «ALM» останется неактивным, а зуммер не прозвучит; однако реле сигнализации нагрева автоматически отключится. Кнопка «Set» неактивна во время самонастройки. Независимо от того, установлен ли период постоянной температуры, в нижней строке дисплея контроллера всегда будет отображаться заданное значение температуры.

Консультации и настройка внутренних параметров температуры

Нажмите и удерживайте кнопку Set примерно 3 секунды. В нижнем ряду дисплея контроллера отобразится запрос пароля «Lc», а в верхнем ряду — значение пароля. Используйте клавиши увеличения, уменьшения и Shift, чтобы изменить пароль на желаемое значение. Нажмите кнопку Set еще раз. Если пароль неверен, контроллер автоматически возвращается в нормальный режим отображения. Если пароль верен, происходит переход в состояние настройки параметров внутренней температуры. Повторное нажатие кнопки Set позволяет последовательно изменить каждый параметр. Нажмите и удерживайте кнопку Set в течение 3 секунд, чтобы выйти из этого состояния; значения параметров сохраняются автоматически.

VII. Меры предосторожности

1. Внутри шкафа нельзя размещать легковоспламеняющиеся и летучие химические вещества.

2. Если во время работы возникнут какие-либо отклонения, запахи или дым, немедленно отключите электропитание. Пользователи не должны пытаться выполнить ремонт самостоятельно; обратитесь в ремонтный отдел нашей компании для проверки и обслуживания квалифицированным персоналом. (Новые агрегаты могут выделять запахи и незначительное количество дыма при первом запуске; это нормально. Понаблюдайте за одним или двумя циклами. Если проблема не исчезнет, ​​обратитесь за советом в наш центр обслуживания клиентов).

3. Регулярно протирайте внутренние стенки камеры и поверхности оборудования для поддержания чистоты и повышения прозрачности стекла. Не используйте кислотные, щелочные или другие агрессивные растворы для очистки внешних поверхностей.

4. Если оборудование не используется в течение длительного времени, отсоедините шнур питания, чтобы предотвратить потенциальную опасность. Кроме того, периодически (обычно ежеквартально) эксплуатируйте устройство в нормальных условиях в течение 2–3 дней, чтобы удалить влагу из электрических компонентов и предотвратить повреждение связанных с ним устройств.
