1. Техническое решение
| Название проекта | Изготовленная на заказ печь с циркуляцией горячего воздуха (DS-LH135) |
| Справочный номер | 20200518032 |
| Дата | 18.05.2020 |
| Утверждено | г-н Хе |
| Составлено | г-н Ли |
| Коммерческий | Чжан Юй |
| Телефон: | 13671719019 |
| I. Назначение оборудования и стандарты соответствия | ||
| Соответствует стандартам производства оборудования | Соответствует следующим стандартам для электрических сушильных шкафов с принудительной обдувкой горячим воздухом: Стандарт GB/T 30435-2013, стандарт безопасности GB 5959.4-92, стандарт печи с циркуляцией горячего воздуха GB/T 20033-2011. | |
| 2. Применение продукта | Подходит для проведения термостойкости, влагостойкости, сухости, испытаний на адаптацию к высоким/низким температурам, поддержания постоянной температуры при низких температурах и хранения электронных и электротехнических изделий, обработки поверхности, инструментов, пластмасс, металлургии и т. д. Особенно подходит для испытаний на адаптируемость к высоким/низким температурам оптических волокон, кристаллов, прецизионных индукторов, изделий с поверхностной обработкой, печатных плат, ЖК-дисплеев и т. д. Также служит устройством для проверки надежности при инженерном контроле качества. Он также подходит для бюро по надзору за качеством, исследовательских институтов и университетов для оценки производительности и качества продукции. | |
| 3. Запрещенные вещества | Категорически запрещены к испытаниям следующие вещества: легковоспламеняющиеся, взрывоопасные, сильнокоррозионные или сильнорадиоактивные материалы. | |
| II. Технические характеристики оборудования | ||
| 1. Название оборудования | Индивидуальная высокотемпературная печь с циркуляцией горячего воздуха | |
| 1. Модель оборудования | DS-5800H | |
| 2. Основные технические параметры | ||
| Изготовленная на заказ печь с циркуляцией горячего воздуха | ||
| 2.1 Размеры внутренней камеры | 2200 × 1200 × 2200 мм (Ширина × Глубина × Высота) | |
| 2.2 Внешние размеры | 3000 × 1400 × 2900 мм (включая двигатель вентилятора) | |
| 2.3 Температурный диапазон | Комнатная температура от 20 до 180°C | |
| 2.4 Контроллер | Контроллер сенсорного ЖК-экрана | |
| 2.5 Режимы работы | 1 Работа по таймеру 2 Работа с постоянным значением 3 Запрограммированная работа | |
| 2.4 Постоянная рабочая температура | 160°С | |
| 2.5 Колебания температуры | ±1°С | |
| 2.6 Равномерность температуры | ±2,5% от заданного значения | |
| 2.7 Скорость нагрева | ≥3°C/мин (в среднем) | |
| 2.8 Температурное разрешение | 0,1°С | |
| 2.9 Равномерность температуры | 100°С: с 2°С | |
| 2.10 Объем | 5,8 м³ | |

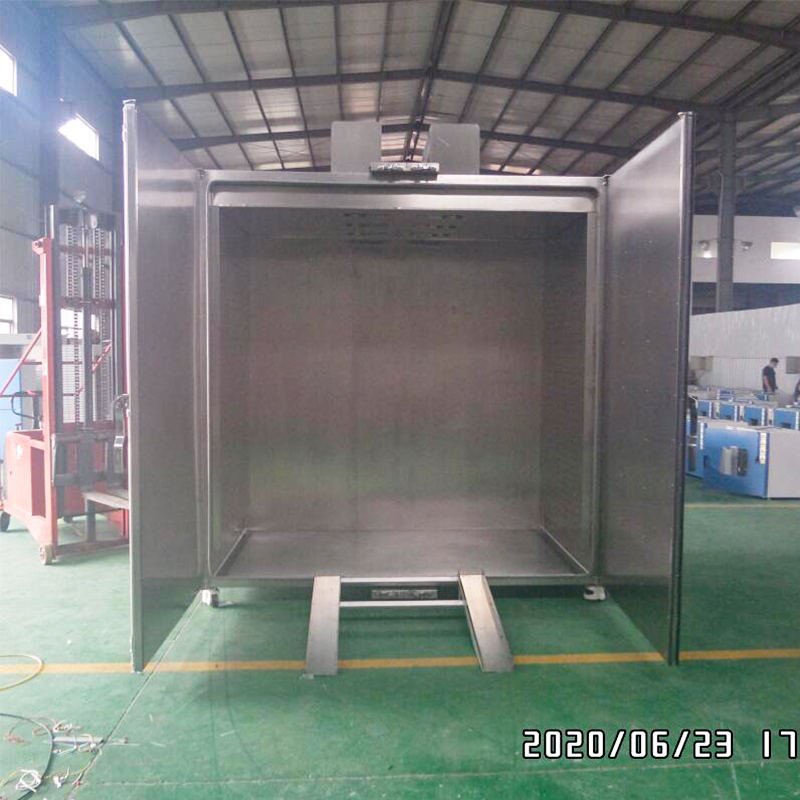

| 2.11 Рампа для передачи товаров | 2200х1000мм | |
| 2.12 Грузоподъемность внутренней камеры | 1,5 тонны | |
| 2.13 Источник питания (прибл.) | 380 В/50 Гц | |
| 2.14 Общая потребляемая мощность | Прибл. 25кВт | |
| 3. Структура и материалы оборудования. | ||
| 3.1 Конструктивные материалы корпуса | Структура | Внутреннее усиление конструкции состоит из угловой стальной рамы, компоненты которой расположены слоями от внешнего к внутреннему: оболочка корпуса – теплоизоляция из минеральной ваты – рама – воздуховод – внутренняя камера – стойка для образцов. Система управления размещена во внешнем шкафу управления с правой стороны агрегата, а двигатель вентилятора расположен с правой стороны для создания осевого воздушного потока. |
| Материал внешнего корпуса | Корпус корпуса имеет матовую поверхность из нержавеющей стали 304. | |
| Материал внутреннего вкладыша | Изготовлен из пластины нержавеющей стали премиум-класса SUS304 с зеркальной полировкой. | |
| Дверной замок | Имеет защелкивающиеся дверные замки для удобства использования. | |
| Изоляционный слой | Изолирован огнестойкой ватой из оксида алюминия 5052. | |
| Ролики | Оснащен четырьмя роликами Fuma (грузоподъемность 1000 кг). | |

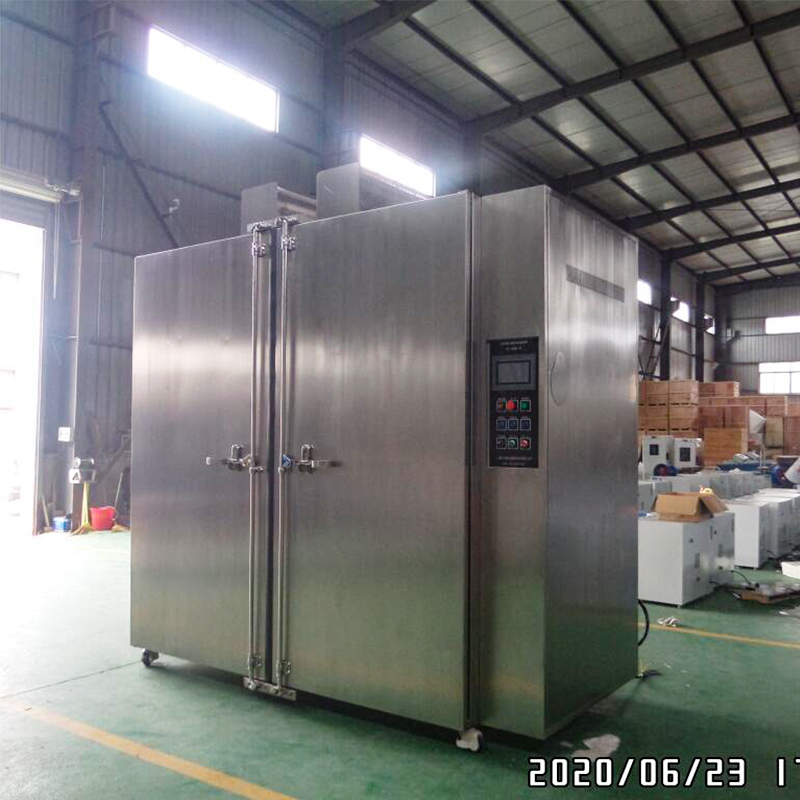

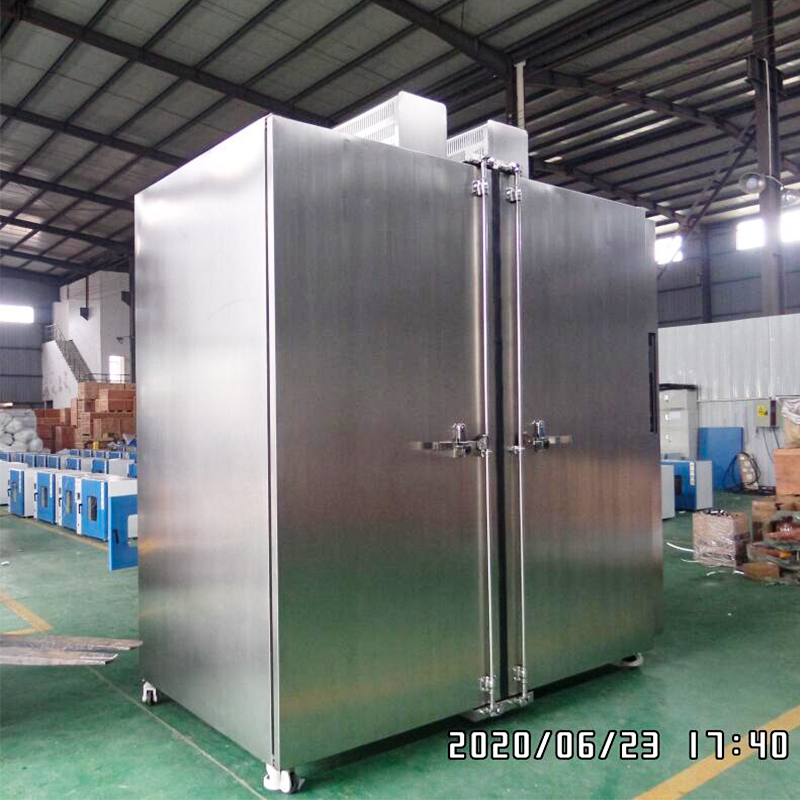

| Дверь | Конфигурация с двойной дверью без смотрового окна, с эргономичными защелкивающимися механизмами. Дверные коробки имеют конструкцию с несколькими уплотнениями и специальными прокладками из силиконовой резины, устойчивыми к высоким и низким температурам. | |

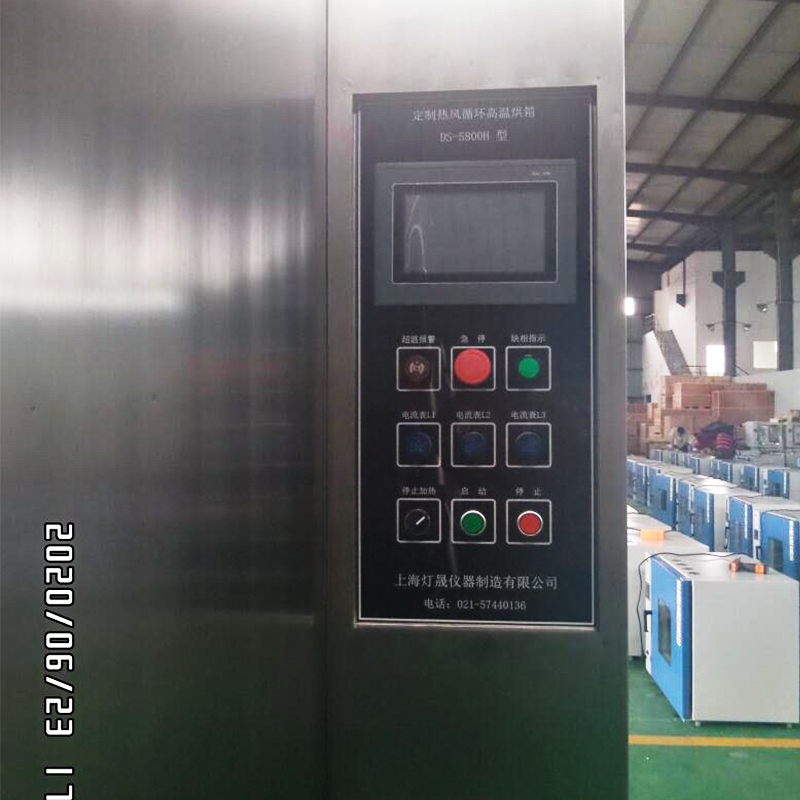

| 3.2 Система управления | Контроллер | Цветной сенсорный экран, дюймовый |
| Информация на дисплее интерфейса | Текущая рабочая температура, заданная температура, время работы, количество рабочих сегментов (если установлено) и другая информация. | |
| Работа с заданным значением | Длительная работа после установки температуры | |
| Запланированное выполнение | Установите температуру и продолжительность работы после достижения заданной температуры. Устройство прекратит работу по истечении установленного времени. | |
| Выполнение программы | Установка температуры 1, установка продолжительности 1, установка температуры 2, установка продолжительности 2. Можно запрограммировать до 15 сегментов температуры и продолжительности. После завершения программирования оборудование будет работать последовательно в соответствии с заданными температурами и продолжительностью. После завершения каждого рабочего сегмента устройство автоматически останавливается. | |
| 3.3 Система распределения и циркуляции воздуха | Вентилятор | 2 жаростойких двигателя вентилятора, турбинный вентилятор из жаропрочного сплава, обеспечивающий принудительную конвективную диффузионную циркуляцию. |
| Вентилятор drive | Осевой поток | |
| Канальная циркуляция | Конструкция с параллельными воздуховодами, в которой горячий воздух движется справа налево. Перегородки, установленные внутри воздуховода, обеспечивают соответствие давления и скорости воздуха стандартам испытаний, а также обеспечивают быструю стабилизацию температуры при открытии/закрытии двери. | |
| Тестовый порт | Диаметр 50 мм, 1 с левой стороны. | |
| 3.4 Система отопления | ① | В системе отопления используется метод циркуляции горячего воздуха, обеспечивающий равномерное распределение температуры и надежный контроль температуры. |
| ② | Контроль температуры и выходная мощность рассчитываются микрокомпьютером, который автоматически регулирует мощность нагрева в соответствии с уровнем внутренней нагрузки. Это обеспечивает высокую точность и энергоэффективность, что приводит к большей экологической устойчивости и экономии энергии. | |
| ③ | Основные компоненты системы: нагревательные трубки, твердотельные реле и т. д. | |
| 4. Система сигнализации неисправностей | ||
| Безопасность оборудования Защита | 1. Независимый ограничитель температуры с автоматическим отключением нагрева при перегреве, обеспечивающий эффективную защиту образца. 2. Кнопка аварийной остановки для мгновенного отключения основного источника питания в критических ситуациях. 3. Трехцветные индикаторы контролируют превышение температуры и работу двигателя вентилятора. Любая аномалия вызывает звуковую и визуальную сигнализацию. 4. Автомат защиты от утечки на землю. 5. Устройство защиты от обрыва фазы. | |
| 5. Знакомство с некоторыми электрическими компонентами. | ||
| Инструментарий | Интегрированный модуль ЖК-дисплея отображает несколько наборов данных на одном экране со стабильной и точной передачей сигнала. Прибор оснащен логикой ПИД-регулятора, функцией самонастройки и возможностью ручного изменения параметров. | |
| Твердотельное реле | Используются высококачественные твердотельные реле. | |
| Датчик температуры | Использует датчики PT100 | |
| 6. Предоставляемая техническая документация | ||
| Документы | Руководство пользователя оборудования, гарантийный талон, сертификат соответствия, схема электрическая принципиальная. | |
| 7. Дополнительные аксессуары (дополнительно) | ||
| Хранение данных | USB-накопитель, хранилище данных электронных таблиц (500 юаней) | |
| Принтер | Печать на термобумаге, регулируемый интервал печати (1500 юаней) | |
| Порт для впрыска инертного газа | Внутреннее U-образное распределение, апертура 16 мм (внешний диаметр) (2000 юаней) | |
| Расходомер газа | Контрольный газовый канал для регулирования расхода газа (25000 юаней) | |
| III. Требования к установке оборудования | ||
| Требования к установке оборудования | Температура и влажность окружающей среды: от 5°C до 30°C, относительная влажность: <85 %. | |
| Отсутствие сильных вибраций поблизости. | ||
| Никакого прямого солнечного света или других прямых источников тепла. | ||
| Поблизости нет сильных электромагнитных полей. | ||
| Отсутствие высоких концентраций пыли и агрессивных веществ поблизости. | ||
| Помещение должно хорошо проветриваться. | ||
| Поблизости нет сильных воздушных потоков; если требуется принудительный поток воздуха, он не должен быть направлен на устройство. | ||
| Оборудование должно быть размещено на твердой, ровной поверхности и поддерживаться в горизонтальном положении. | ||
| Расстояние между задней частью оборудования и стеной должно составлять не менее 50 см, а с обеих сторон - не менее 50 см. | ||
| IV. Приемка и гарантия | ||
| Параметры | Приведенные выше данные были измерены во время работы в условиях холостого хода. | |
| Принятие | Принятие testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Гарантия | Гарантийный срок составляет 12 месяцев после завершения приемки. По истечении гарантийного срока за замену деталей взимается разумная плата. | |
| V. Срок изготовления и метод транспортировки | ||
| Срок изготовления | Доставка в течение 30 рабочих дней с момента зачисления предоплаты на счет поставщика. | |
| Способ транспортировки | Автомобильный транспорт; транспортные контейнеры, соответствующие требованиям QB/WD008-2001. Место доставки: Место, указанное клиентом (кроме доставки наверх). Разгрузку осуществляет покупатель. | |
