I. Назначение оборудования и стандарты соответствия
Оборудование соответствует требованиям	Соответствует стандарту GB/T 30435-2013 для электрических сушильных шкафов с горячим воздухом, стандарту безопасности производства GB 5959.4-92 и стандарту GB/T 20033-2011 для сушильных шкафов с циркуляцией горячего воздуха.
2. Применение продукта	Подходит для проведения термостойкости, влагостойкости, устойчивости к сухости, испытаний на адаптацию к высоким и низким температурам, поддержания постоянной температуры при низких температурах и хранения электронных и электротехнических изделий, обработки поверхностей, инструментов и датчиков, пластмасс, металлургии и аналогичных применений. Особенно подходит для испытаний на адаптацию к высоким и низким температурам продуктов, включая оптические волокна, кристаллы, прецизионные индукторы, компоненты с обработанной поверхностью, печатные платы и ЖК-дисплеи; также служит прибором для проверки надежности при контроле качества. Дополнительно применимо для бюро по надзору за качеством, научно-исследовательских учреждений и высших учебных заведений для оценки характеристик и качества продукции.
3. Строго запрещенные продукты	Категорически запрещается проводить испытания: легковоспламеняющиеся и взрывоопасные вещества, высококоррозионные материалы и предметы, излучающие сильное излучение.
II. Технические характеристики оборудования

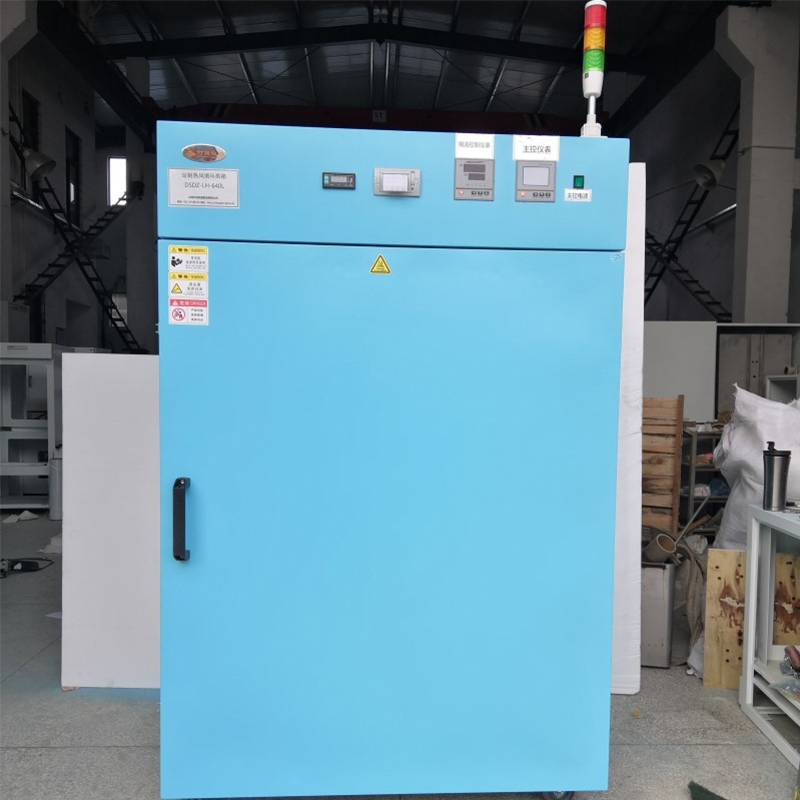

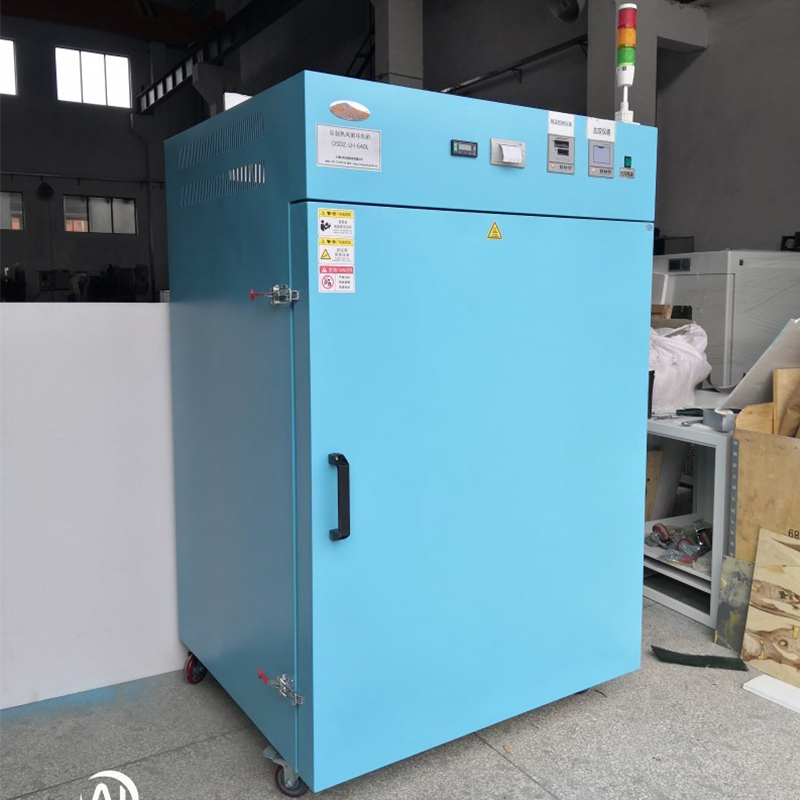

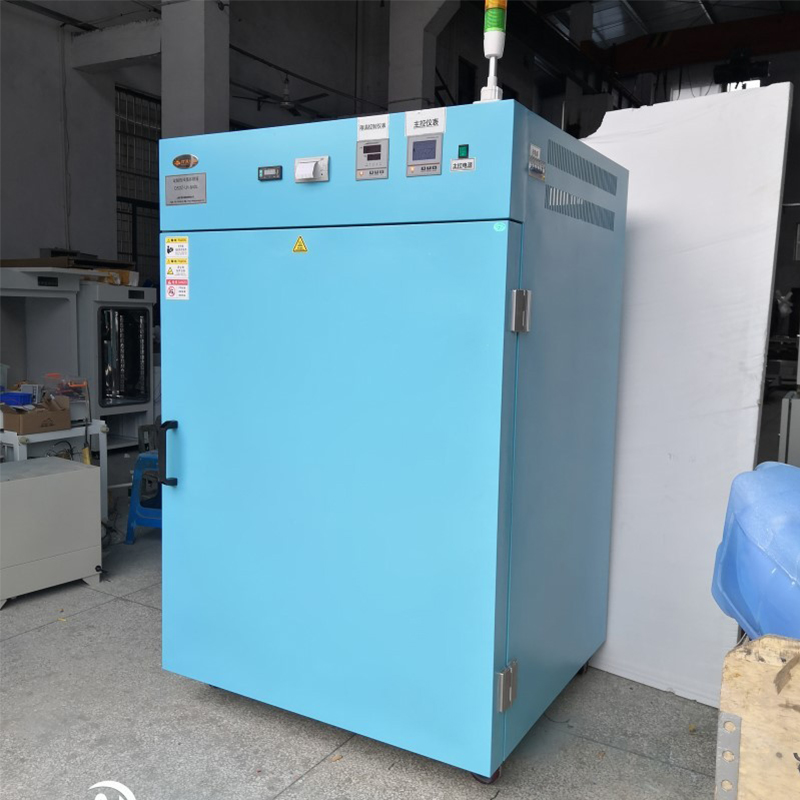

1. Название оборудования	Индивидуальная высокотемпературная печь с циркуляцией горячего воздуха
1. Модель оборудования	DS-LH135
2. Основные технические характеристики
Изготовленная на заказ печь с циркуляцией горячего воздуха
2.1 Размеры внутренней камеры	800 × 800 × 1000 мм (ширина × глубина × высота)
2.2 Внешние размеры	1000×1050×1690 мм
2.3 Диапазон температур	КТ от 50 до 600 °C
2.4 Длительная рабочая температура	<550
2.5 Колебания температуры	±1 °С
2.6 Однородность температуры	±2,5% от показания
2.7 Скорость нагрева	Комнатная температура до 550 °C <85 мин.
2.8 Температурное разрешение	1 °С
2.9 Однородность температуры	200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C
2.9 Номинальная мощность источника питания (прибл.)	220 В/50 Гц
2.10 Общая потребляемая мощность	Примерно 4 кВт
2.11 Держатель образцов	Три перфорированные сетчатые пластины из нержавеющей стали с загнутыми краями (с двумя лезвиями)
3. Структурные характеристики оборудования
3.1 Конструктивные материалы корпуса	Структура	Внутри имеется угловая стальная рама для усиления конструкции. Слоями от внешнего к внутреннему являются: корпус шкафа – изоляционная минеральная вата – рама – воздуховод – внутренняя камера – стойка для образцов. Система управления размещена во внешнем блоке контроллера, установленном с правой стороны агрегата. Двигатель вентилятора установлен на оборудовании и приводит циркуляционный вентилятор в движение клиновым ремнем.
	Материал внешнего корпуса	Внешний корпус изготовлен из холоднокатаной стальной пластины с электростатическим порошковым покрытием.
	Материал внутреннего вкладыша	Изготовлен из пластины нержавеющей стали премиум-класса SUS321.
	Дверной замок	Для удобства использования имеется дверной замок с двойной защелкой.
	Изоляционный слой	5052 изоляционная огнестойкая вата из оксида алюминия.
	Опорные ножки	Ножки из нейлона.
	Дверь	Конфигурация с одной дверью без смотрового окна, оснащенная защелкивающимся механизмом для эргономичной работы. В уплотнении дверной коробки используются специально разработанные прокладки из силиконовой резины, устойчивые к высоким и низким температурам, для повышения целостности уплотнения.
3.2 Система распределения и циркуляции воздуха	Вентилятор	Использование фирменных жаростойких вентиляторов в сочетании с жаростойкими циркуляционными вентиляторами из алюминиевого сплава для достижения принудительной конвективной диффузионной циркуляции.
	Вентилятор drive	Треугольная ременная передача.
	Канальная циркуляция	В канальной циркуляции используется верхний воздухозаборник с левым и правым вытяжным возвратным воздухом. Установка перегородок внутри воздуховода обеспечивает соответствие давления и скорости воздуха стандартам испытаний, а также обеспечивает быструю стабилизацию температуры при открытии и закрытии двери.
	Тестовый порт	Нет.
3.3 Система отопления	①	В системе отопления используется метод циркуляции горячего воздуха, обеспечивающий равномерное распределение температуры с точным и надежным контролем температуры.
	②	Контроль температуры и выходная мощность рассчитываются микрокомпьютером, который автоматически регулирует мощность нагрева в соответствии с уровнем внутренней нагрузки. Это обеспечивает высокую точность и энергоэффективность, что приводит к большей экологической устойчивости и экономии энергии.
	③	Основные компоненты системы: нагревательные трубки, твердотельные реле и т. д.
4 Система сигнализации неисправностей (опция)
Безопасность оборудования Защита	Независимый ограничитель температуры автоматически отключает нагрев при перегреве, сопровождаемый звуковыми и визуальными сигналами, предупреждающими оператора, что эффективно защищает образцы.
5. Обзор выбранных электрических компонентов
Инструментарий	Встроенный горизонтальный блок с ЖК-дисплеем отображает несколько наборов данных на одном экране со стабильной и точной передачей сигнала. В приборе реализована логика ПИД-регулятора, обеспечивающая возможности как самонастройки, так и ручной настройки.
Твердотельное реле	Используются высококачественные твердотельные реле.
Датчик температуры	Использует датчики PT100
6. Техническая документация
Руководства	Руководство пользователя оборудования, гарантийный талон, сертификат соответствия, схема электрическая,
7. Дополнительные аксессуары
Хранение данных	USB-накопитель, хранилище данных электронных таблиц
Принтер	Печать на термобумаге, регулируемый интервал печати.
Порт для заправки инертным газом	Внутреннее П-образное распределение, апертура 16 мм (наружный диаметр)
Расходомер газа	Контрольный газовый канал для регулирования скорости потока газа
Индикатор работы	Трехцветный индикатор (рабочее состояние, состояние неисправности, состояние перегрева)
III. Требования к установке оборудования
Требования к установке оборудования	Температура и влажность окружающей среды: от 5°C до 30°C, относительная влажность: <85 %.
	Отсутствие сильных вибраций поблизости.
	Никакого прямого солнечного света или других прямых источников тепла.
	Поблизости нет сильных электромагнитных полей.
	Отсутствие высоких концентраций пыли и агрессивных веществ поблизости.
	Помещение должно хорошо проветриваться.
	Поблизости нет сильных воздушных потоков; Если требуется принудительный поток воздуха, поток воздуха не должен быть направлен на устройство.
	Оборудование должно быть размещено на твердой, ровной поверхности и поддерживаться в горизонтальном положении.
	Расстояние между задней частью оборудования и стеной должно составлять не менее 50 см, а с обеих сторон - не менее 50 см.
IV. Приемка и гарантия
Параметры	Все приведенные выше данные были измерены во время работы в условиях холостого хода.
Принятие	Принятие inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Гарантия	После приемки действует 12-месячный гарантийный срок. По истечении этого периода за замену деталей будет взиматься разумная плата.
V. Срок изготовления и метод транспортировки
Срок изготовления	Доставка в течение 45 рабочих дней с момента зачисления предоплаты на счет поставщика.
Способ транспортировки	Автомобильный транспорт; поставка в транспортной упаковке, соответствующей стандартам QB/WD008-2001. Место доставки: Место, указанное Заказчиком (кроме доставки наверх). Разгрузку мешков осуществляет покупатель.
